密集架的傳動機構有軸承、精密鏈輪、鏈條、傳動管、承載輪軸、方向盤、驅動底盤

1、軸承：204＃平面軸承，精度≥P6級（ E）。

2、精密鏈輪：45#。

3、鏈條：型號為428H#（具體參數為Φ8.5，節距 12.7）或同等及以上檔次。

4、傳動管：要求為≥Φ26mm×壁厚2.5mm的優質鋼管。

5、承載輪軸：為確保此批密集書架的整體質量及傳動機構能夠平穩運行，要求采用45#號實芯圓鋼，經車床精加工后鍍鋅制作，根據承載輪軸與傳動管、軸承、滾輪的連接部位、功能以及承重的不同加工出不同直徑的部位：Φ 19.5mm（±0.2mm ）×長40mm（± 0.2mm）的部位與傳動管連接；Φ20mm（±0.2mm ）×長 25mm （±0.2mm）的部位與軸承連接；Φ22mm （± 0.2mm）×長77mm（± 0.2mm ）的部位與滾輪連接；未加工的部分是Φ 25mm（±0.2mm）×長 13mm（± 0.2mm），起到限制滾輪脫軸、脫軌、承重的作用。

6、配備多功能雙幅圓形方向盤：將原設計安裝于每列主側板上的鎖止、制動裝置與方向盤傳動功能合三為一，使方向盤具有鎖止、制動及驅動三大功能，雙幅結構要求易于操作。

7、六驅底盤：整個底盤傳動機構采用雙向六根鏈條驅動，傳動時以大齒24齒為主齒，6 個14齒和6 個18 齒為副齒，傳動平穩，噪聲小。

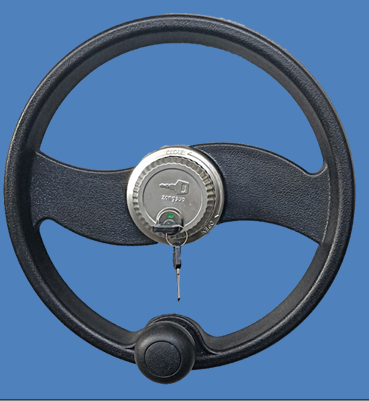

多功能雙幅圓形方向盤示意圖

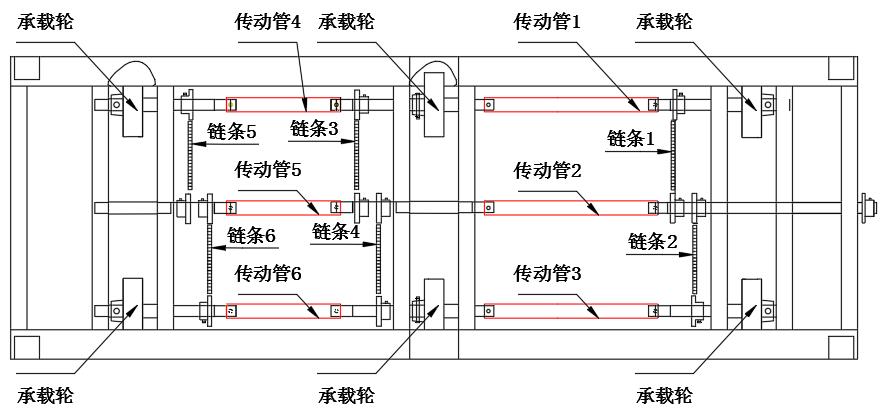

六驅底盤示意圖
